平行式底法蘭電液推桿

更新：2016-05-17 07:59:02 點擊：6565

品牌: 高郵騰達
型號: DYTPD

產品介紹


DYTP型平行式底法蘭電液推桿技術參數（選型表）
型號		額定輸出力（Kgf）		額定速度（mm/s）（特殊速度可定制）		電機型號	行程制造范圍	速度制造范圍
型號		推力	拉力	推速	拉速	（kw）	（mm）	（mm）
DYTP	450	450	300	45/70/115/160	65/100/145/200	0.55/0.75/0.75/1.1	5-1000	5-250
	750	750	500	30/45/70/100	43/65/100/165	0.55/0.75/1.1/1.1	5-1500	5-170
	1000	1000	700	30/45/70/100	43/65/100/145	0.75/1.1/1.5/2.2	5-1500	5-170
	1750	1750	1300	30/45/70/100	43/65/100/145	0.75/1.5/2.2/3.0	5-1500	5-170
	2500	2500	1900	24/36/60/97	36/53/90/144	1.1/1.5/2.2/3.0	5-2000	5-150
	3000	3000	2200	18/27/45/70	27/40/68/108	1.1/1.5/2.2/3.0	5-2500	5-110
	4000	4000	3000	14/35/55/70	21/53/85/108	1.1/2.2/3.0/4.0	5-2500	5-85
	5000	5000	3800	18/30/48/60	23/39/63/78	1.5/2.2/3.0/4.0	5-2500	5-75
	6000	6000	4500	18/30/48/60	23/39/63/78	1.5/3.0/4.0/5.5	5-3000	5-75
	8000	8000	6500	10/18/25/38	13/23/33/47	1.5/2.2/3.0/4.0	5-3000	5-50
	10000	10000	8100	8/14/20/30/39	10/17/25/37/48	1.5/2.2/3.0/4.0/5.5	5-3000	5-39
	15000	15000	11500	7/12/19/24/30	8/14/22/28/36	1.5/3.0/4.0/5.5/7.5	5-3000	5-30
	20000	20000	16000	5.5/9.5/15/19/23	6.5/11/18/22/27	2.2/3.0/4.0/5.5/7.5	5-3000	5-23

選用DYTPD型平行式底法蘭電液推桿您需要了解：

1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。

2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。

3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。

4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

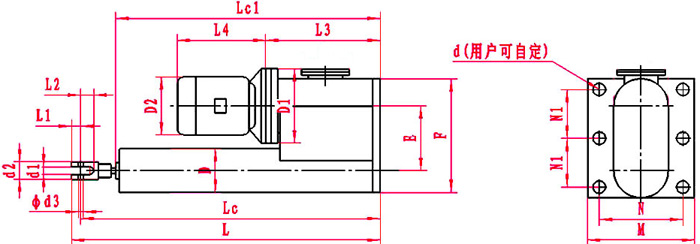

DYTPD型平行式底法蘭電液推桿外形尺寸及安裝尺寸

高郵騰達-平行式電液推桿型號示例：DYTPD450-550/45-P										注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！
型號		外形尺寸（mm）注：表中均為推桿縮回狀態尺寸，S為行程								安裝尺寸（mm）注：電機相關尺寸根據電動機型號及實物定
型號		LC	LC1	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N	N1	F
DYTP	450	229+S	138+S	253+S	24	30	308	246	φ12	18	φ40	φ12	146	200	175	220	185	150	336
	750	273+S	148+S	303+S	30	45	315	246	φ14	25	φ60	φ20	146	200	175	220	185	150	336
	1000	273+S	148+S	303+S	30	45	315	261	φ14	25	φ60	φ20	146	200	175	220	185	150	336
	1750	273+S	148+S	303+S	30	45	325	286	φ14	25	φ60	φ20	146	200	195	220	185	150	336
	2500	273+S	148+S	303+S	30	45	325	286	φ14	25	φ60	φ20	159	200	195	240	200	160	369
	3000	283+S	148+S	323+S	40	50	331	316	φ14	30	φ70	φ30	159	250	215	240	200	170	379
	4000	303+S	168+S	343+S	40	50	331	316	φ18	30	φ70	φ30	159	250	215	240	200	170	379
	5000	303+s	168+s	343+s	40	50	334	316	φ18	30	φ70	φ30	180	250	215	290	240	180	420
	6000	318+s	168+s	356+s	42.5	55	334	316	φ22	35	φ75	φ35	180	250	215	290	240	180	420
	8000	338+s	178+s	365+s	42.5	55	341	316	φ22	35	φ75	φ35	219	250	215	330	280	215	469
	10000	348+s	178+s	365+s	42.5	55	341	336	φ22	35	φ75	φ35	219	250	240	330	280	215	469
	15000	398+s	188+s	388+s	50	60	348	391	φ26	45	φ90	φ40	245	300	275	370	310	240	545
	20000	418+s	208+s	408+s	50	60	348	391	φ26	45	φ120	φ40	300	300	275	440	380	280	620
