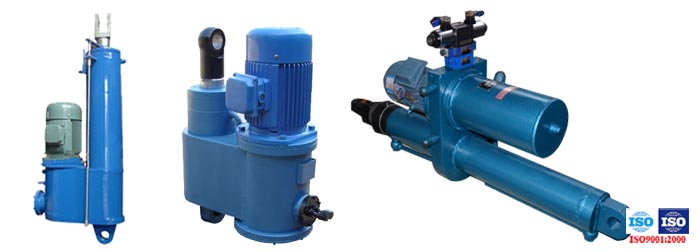

dytpx平行懸掛式電液推桿

更新：2015-12-05 15:46:19 點擊：13244

品牌: 高郵騰達
型號: DYTPX

產品介紹


DYTPX型平行懸掛式電液推桿技術參數（選型表）
型號		額定輸出力（Kgf）		額定速度（mm/s）（特殊速度可定制）		電機型號	行程制造范圍	速度制造范圍
型號		推力	拉力	推速	拉速	（kw）	（mm）	（mm）
DYTPX	450	450	300	45/70/115/160	65/100/145/200	0.55/0.75/0.75/1.1	5-1000	5-250
	750	750	500	30/45/70/100	43/65/100/165	0.55/0.75/1.1/1.1	5-1500	5-170
	1000	1000	700	30/45/70/100	43/65/100/145	0.75/1.1/1.5/2.2	5-1500	5-170
	1750	1750	1300	30/45/70/100	43/65/100/145	0.75/1.5/2.2/3.0	5-1500	5-170
	2500	2500	1900	24/36/60/97	36/53/90/144	1.1/1.5/2.2/3.0	5-2000	5-150
	3000	3000	2200	18/27/45/70	27/40/68/108	1.1/1.5/2.2/3.0	5-2500	5-110
	4000	4000	3000	14/35/55/70	21/53/85/108	1.1/2.2/3.0/4.0	5-2500	5-85
	5000	5000	3800	18/30/48/60	23/39/63/78	1.5/2.2/3.0/4.0	5-2500	5-75
	6000	6000	4500	18/30/48/60	23/39/63/78	1.5/3.0/4.0/5.5	5-3000	5-75
	8000	8000	6500	10/18/25/38	13/23/33/47	1.5/2.2/3.0/4.0	5-3000	5-50
	10000	10000	8100	8/14/20/30/39	10/17/25/37/48	1.5/2.2/3.0/4.0/5.5	5-3000	5-39
	15000	15000	11500	7/12/19/24/30	8/14/22/28/36	1.5/3.0/4.0/5.5/7.5	5-3000	5-30
	20000	20000	16000	5.5/9.5/15/19/23	6.5/11/18/22/27	2.2/3.0/4.0/5.5/7.5	5-3000	5-23

選用DYTPX型平行懸掛式電液推桿您需要了解：

1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。

2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。

3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。

4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

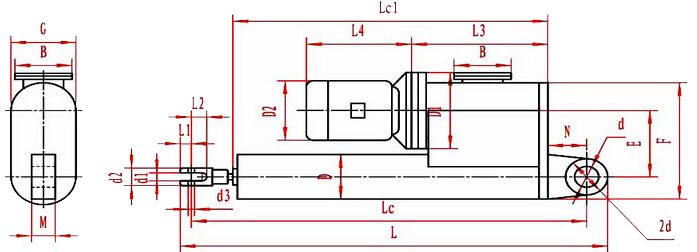

DYTPX型平行懸掛式電液推桿外形尺寸及安裝尺寸

高郵騰達-平行式電液推桿型號示例：DYTPX1000-550/45-P										注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！
型號		外形尺寸（mm）注：表中均為推桿縮回狀態尺寸，S為行程								安裝尺寸（mm）注：電機相關尺寸根據電動機型號或實物定
型號		LC	LC1	L	L1	L2	L3	L4	d	d1	d2	d3	D	D1	D2	M	N	E	F
DYTPX	450	299+S	138+S	343+S	24	30	308	246	Φ20	18	Φ40	Φ12	146	200	175	20	70	190	336
	750	353+S	148+S	413+S	30	45	315	246	Φ30	25	Φ60	Φ20	146	200	175	30	80	190	336
	1000	353+S	148+S	413+S	30	45	315	261	Φ30	25	Φ60	Φ20	146	200	175	30	80	190	336
	1750	353+S	148+S	413+S	30	45	325	286	Φ30	25	Φ60	Φ20	146	200	195	30	80	190	336
	2500	353+S	148+S	413+S	30	45	325	286	Φ30	25	Φ60	Φ20	159	200	195	30	80	210	369
	3000	363+S	148+S	433+S	40	50	331	316	Φ30	30	Φ70	Φ30	159	250	215	30	80	220	379
	4000	393+S	168+S	473+S	40	50	331	316	Φ40	30	Φ70	Φ30	159	250	215	40	90	220	379
	5000	393+S	168+S	473+S	40	50	334	316	Φ40	30	Φ70	Φ30	180	250	215	40	90	240	420
	6000	403+S	168+S	496+S	42.5	55	334	316	Φ50	35	Φ75	Φ35	180	250	215	40	90	240	420
	8000	413+S	178+S	506+S	42.5	55	341	316	Φ50	35	Φ75	Φ35	219	250	215	40	90	250	469
	10000	413+S	178+S	506+S	42.5	55	341	336	Φ50	35	Φ75	Φ35	219	250	240	50	100	250	469
	15000	438+S	188+S	548+S	50	60	348	391	Φ60	45	Φ90	Φ40	245	300	275	50	100	280	545
	20000	458+S	208+S	568+S	50	60	348	391	Φ60	45	Φ120	Φ40	300	300	275	60	100	320	620
