dytf分離式電液推桿

更新：2015-11-14 16:15:58 點擊：10985

品牌: 高郵騰達
型號: DYTF

產品介紹


DYTF型分離式電液推桿技術參數（選型表）
型號		額定輸出力（Kgf）		額定速度（mm／s）(特殊速度可定制)		電機型號	行程制造范圍	速度制造范圍
型號		推力	拉力	推速	拉速	(kw)	（mm）	（mm）
DYTF	450	450	300	45/70/115/160	65/100/145/200	0.55/0.75/0.75/1.1	5～1000	5～250
	750	750	500	30/45/70/100	43/65/100/165	0.55/0.75/1.1/1.1	5～1500	5～170
	1000	1000	700	30/45/70/100	43/65/100/145	0.75/1.1/1.5/2.2	5～1500	5～170
	1750	1750	1300	30/45/70/100	43/65/100/145	0.75/1.5/2.2/3.0	5～1500	5～170
	2500	2500	1900	24/36/60/97	36/53/90/144	1.1/1.5/2.2/3.0	5～2000	5～150
	3000	3000	2200	18/27/45/70	27/40/68/108	1.1/1.5/2.2/3.0	5～2500	5～110
	4000	4000	3000	14/35/55/70	21/53/85/108	1.1/2.2/3.0/4.0	5～2500	5～85
	5000	5000	3800	18/30/48/60	23/39/63/78	1.5/2.2/3.0/4.0	5～2500	5～75
	6000	6000	4500	18/30/48/60	23/39/63/78	1.5/3.0/4.0/5.5	5～3000	5～75
	8000	8000	6500	10/18/25/38	13/23/33/47	1.5/2.2/3.0/4.0	5～3000	5～50
	10000	10000	8100	8/14/20/30/39	10/17/25/37/48	1.5/2.2/3.0/4.0/5.5	5～3000	5～39
	15000	15000	11500	7/12/19/24/30	8/14/22/28/36	1.5/3.0/4.0/5.5/7.5	5～3000	5～30
	20000	20000	16000	5.5/9.5/15/19/23	6.5/11/18/22/27	2.2/3.0/4.0/5.5/7.5	5～3000	5～23

選用DYTF型分離式電液推桿您需要了解：

1、上列表中的電機電壓等級為380V，防護等級為IP44，絕緣等級為B級（根據用戶要求可配660/1140或415V,防護等級為IP54、IP55、IP65，或耐高溫（120℃）等特殊電機。

2、表中的電機型號及功率，指該推桿在額定輸出力、額定速度時為最大值的功率，電機功率與推拉力成正比。

3、表中額定速度為常規速度，若推拉速有特殊要求訂貨時需說明，若超出表中行程制造范圍必須在訂貨時說明。

4、若無特殊說明電液推桿使用地點的海拔高度不超過1000m，月平均最高相對濕度不超過90%，電液推桿使用的工作環境溫度為：-5～+50℃，工作介質隨環境溫度不同，選用合適的液壓油（-5～+20℃時采用32#抗磨液壓油（L—HM32），+20～+50℃時采用46#抗磨液壓油（L-HM46）），液壓油加注前需過濾，過濾精度100μm以上。

5、高壓軟管可根據用戶實際需要配備（本公司配套限定2米）。

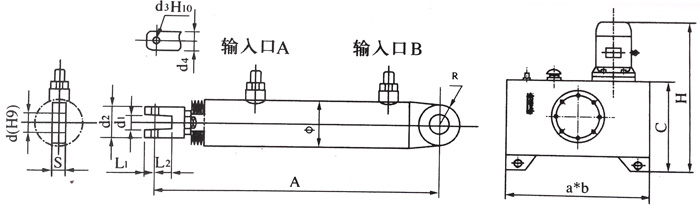

DYTF型分離式電液推桿外形尺寸及安裝尺寸

高郵騰達-分離式電液推桿型號示例：DYTF1000-550/45-P								注意：訂貨時若需隨機訂購外行程裝置或手輪等附件需另行注明！
型號		外形尺寸（mm）				安裝尺寸（mm）-注：表中均為推桿縮回狀態尺寸，S為行程
型號		a	b	c	H	A	Ф	L₁	L₂	d₁	d₂	d₃	d₄	d(H9)	R	S
DYTF	450	500	300	350	600	340+S	63	20	40	20	50	16	50	16	30	20
	750	500	300	350	620	360+S	76	20	40	20	50	16	50	16	30	20
	1000	500	300	350	620	360+S	76	20	40	20	50	16	50	16	30	30
	1750	500	300	350	650	395+S	95	30	50	30	60	25	60	25	30	30
	2500	500	300	350	650	420+S	95	30	50	30	60	25	60	25	40	30
	3000	500	300	350	670	440+S	95	30	50	30	60	25	60	25	40	40
	4000	500	300	350	670	500+S	95	30	50	30	60	25	60	25	40	40
	5000	600	350	400	670	500+S	95	35	70	40	75	30	70	30	50	40
	6000	600	350	400	750	500+S	127	35	70	40	75	30	70	30	50	40
	7000	600	350	400	750	500+S	127	35	70	40	75	30	70	30	50	40
	8000	600	350	400	750	590+S	140	35	70	40	80	30	80	30	50	40
	10000	700	400	450	750	590+S	152	35	70	40	80	30	80	30	50	40
