活塞桿外螺紋連接工程液壓缸

更新：2016-05-17 15:58:49 點擊：5406

品牌: 高郵騰達
型號: HSG.01外螺紋連接

產品介紹

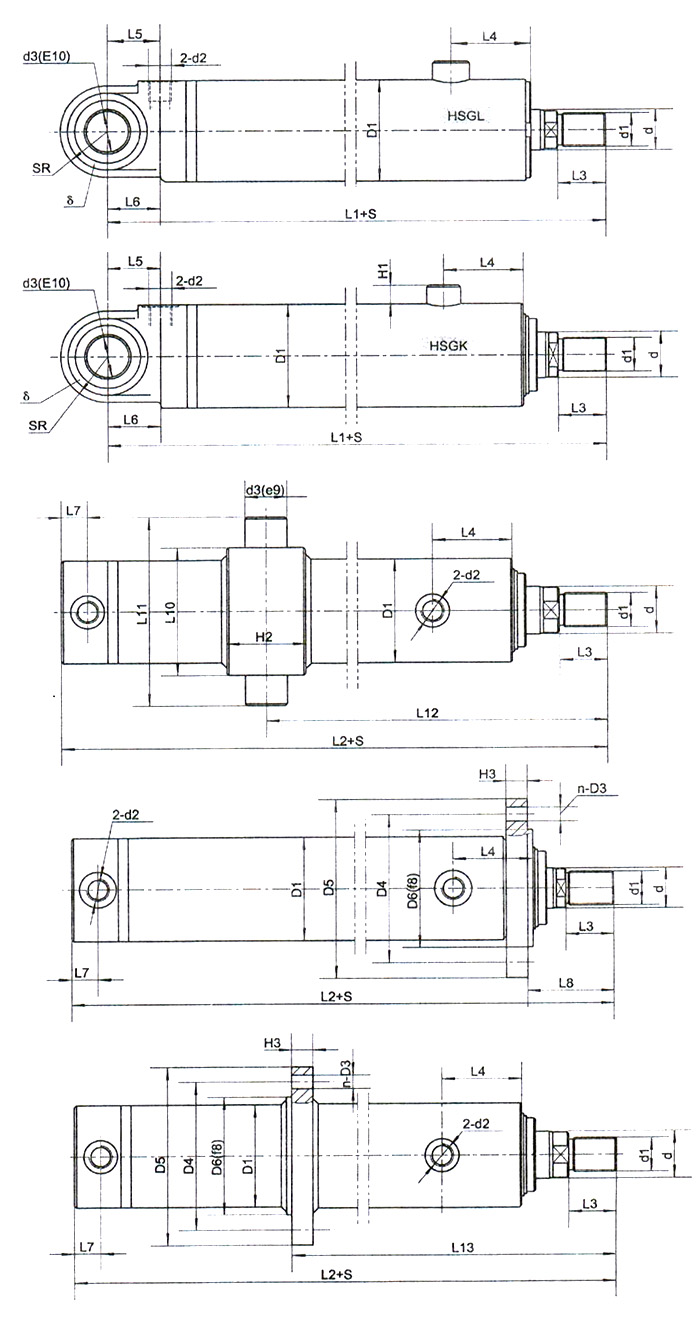

活塞桿外螺紋連接工程液壓缸外形圖

工程液壓缸-活塞桿端外螺紋連接的安裝連接尺寸表
缸徑D			Φ40	Φ50	Φ63	Φ80	Φ90	Φ100	Φ110	Φ125	Φ140	Φ150	Φ160	Φ180	Φ200	Φ220	Φ250
D1			51	65	80	102	108	121	133	152	168	178	192	217	243	271	297
d	速比	1.33	20	25	32	40	45	50	55	63	70	75	80	90	100	110	125
		1.46	22	28	35	45	50	55	63	70	80	85	90	100	110	125	140
		2	△25	△32	45	55	63	70	80	90	100	105	110	125	140	160	180
d₃			20	30		40		50			60			70	80	90	100
SR			25	35		45		60			70			80	90	105	120
δ			25	35		45		60			70			80	90	100	110
L₆			30	40		50		65			75			85	95	105	115
d₁			M16*1.5	M22*1.5	M27*1.5	M33*1.5	M36*2	M42*2	M48*2	M52*2	M60*2	M64*2	M68*2	M76*3	M85*3	M95*3	M105*3
L₃			30	35	40	45	45	50	55	60	65	70	75	85	95	105	115
L₅			30	40		50					6070			82	90	110	122
L₄			55	65		75	66▲76	70▲80	75▲85	78	85▲95	90▲100	100	107	112	120	135
L₁+S			225+S	243+S	258+S	300+S	305+S▲325+S	340+S▲360+S	360+S▲380+S	370+S	405+S▲425+S	420+S▲440+S	435+S	480+S	510+S	560+S	614+S
2-d₂			M18*1.5			M22*1.5		M27*2				M332 M422
H₁			15			18		20				22		24
L₁₀						125	140	155	170	185	205	220	240	270	300	320	350
L₁₁						185	200	230	245	260	295	310	330	375	4200	455	500
H₂						60		70		75	85	90		110	120	130	135
L₂₊S						275+S	280+S▲300+S	310+S▲330+S	330+S▲350+S	340+S	370+S▲390+S	385+S▲405+S	400+S	440+S	460+S	503+S	547+S
L₇						25		30			35			42	40	53	55
D₆						115	130	145	160	175	190	205	225	250	280	305	330
D4						145	160	180	195	210	225	245	265	290	325	355	390
D5						175	190	210	225	240	260	285	305	330	370	405	450
H3						20			22		24	26	28	30	32	34	36
L₈						81	82▲92	88▲98	95▲105	98	108▲118	114▲124	119	130	143	156	171
N-D₃						8-Φ13.5	8-Φ15.5	8-Φ18	8-Φ18	10-Φ18	10-Φ20	10-Φ22	10-Φ22	10-Φ24	10-Φ26	10-Φ29	12-Φ32
L₁₂						＞215＜160+S	＞225＜165+S	＞250＜170+S	＞260＜190+S	＞255＜200+S	＞290＜210+S	＞305＜225+S	＞310＜240+S	＞345＜255+S	＞365＜265+S	＞395＜285+S	＞430＜315+S
L₁₃						＞200＜190+S	＞210＜195+S	＞230＜210+S	＞240＜225+S	＞235＜240+S	＞265＜250+S	＞285＜265+S	＞290＜280+S	＞320＜300+S	＞340＜315+S	＞365＜340+S	＞395＜375+S
S₁						55	60	80	70	55	80	80	70	90	100	100	105

注：

1.帶▲者僅為速度比Φ=2時的連接尺寸；

2.鉸軸和中法蘭的行程不得小于表中Smin值；

3.尺寸L_12、L₁₃可右用戶提出，但應在表中尺寸范圍之內。
