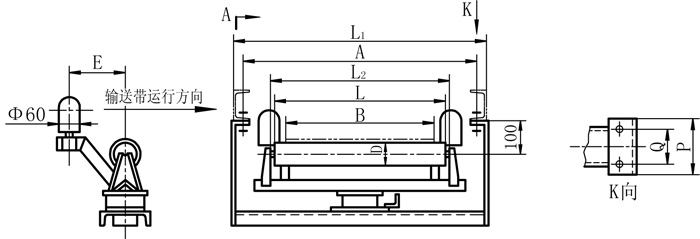

說明：1、與中間架連接的緊固件包括在本裝配圖內。

      2、托輥棍子有：無縫鋼管配沖壓軸承座、鑄鐵軸承座兩種。托輥軸有光拉軸和階梯軸兩種。

      3、重量一欄：括號外為光拉軸配無縫鋼管沖壓軸承座，括號內為階梯軸與無縫鋼管鑄鐵軸承座。

      4、對管子與軸承座的不同組合無特殊要求時，由制造廠自行決定。

      5、表格中斜線下方為下平行調心托輥，上方為上平行調心托輥。

B

H₁

A

L

L₁

L

D

≈E

P

Q

d

滾動軸承型號

平行上調心托輥

平行下調心托輥

重量（公斤）

圖號

重量（公斤）

圖號

500

166

720

600

770

628/628

89

170

170/130

130/60

M12

204

38（39）

TD1C5

41(43)

TD1C6

650

186

870

750

920

778/778

41(44)

TD2C5

45（47）

TD2C6

800

196

1070

950

1120

928/928

48(50)

TD3C5

51(53)

TD3C6

1000

246

1300

1150

1360

1160/1168

108

230

220/130

170/80

M16

305

68（73）

TD4C5

71(75)

TD4C6

1200

276

1550

1400

1610

1360/1368

260/130

200/80

78(83)

TD5C5

81(85)

TD5C6

1400

296

1750

1600

1810

1560/1568

86(91)

TD6C5

83(93)

TD6C6

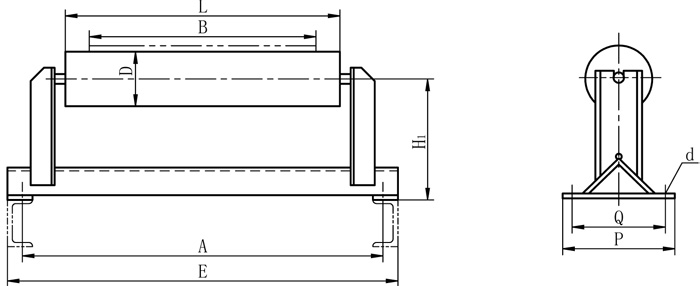

說明：與中間架連接的緊固件包含在本裝配圖內。

帶寬

輥子

A

E

H₁

P

Q

d

質量kg

圖號

D

L

圖號

軸承

500

89

600

DTIIGP1107

4G204

740

800

175.5

170

130

M12

11.6

DTII01C1411

650

750

DTIIGP1109

890

950

190.5

13.7

DTII02C1411

800

89

950

DTIIGP1211

4G205

1090

1150

200.5

19.0

DTII03C1412

108

DTIIGP2311

4G305

216

20.9

DTII03C1423

1000

1150

DTIIGP2312

1290

1350

246

220

170

M16

31.9

DTII04C1423

133

DTIIGP3312

258.5

37.2

DTII04C1433

1200

108

1400

DTIIGP2313

1540

1600

281

260

200

40.9

DTII05C1423

133

DTIIGP3313

293.5

52.1

DTII05C1433

159

DTIIGP4313

310.5

56.7

DTII05C1443

1400

108

1600

DTIIGP2314

1740

1800

296

280

220

52.7

DTII06C1423

133

DTIIGP3314

313.5

59.6

DTII06C1433

159

DTIIGP4314

330.5

63.1

DTII06C1443
